Robot& CAD

Проблема

При подготовке технического задания для проектировщиков капитального ремонта или возведения типовых зданий выполняется большое количество однотипной работы. Например, по размещению оборудования в помещениях согласно отраслевым стандартам. Когда зданий много и их планы схожи, глаз замыливается, что приводит к большому количеству ошибок, увеличивает количество итераций обмена строительной документацией между заказчиком и проектировщиками.

Задача

Автоматизировать формирование ТЗ для проектировщиков, избежав однотипной работы, ускорив создание и сократив ошибки в итоговых ТЗ.

Решение

Команда Robot& разработала решение на основе искусственного интеллекта формирующее ТЗ для проектировщиков на основе плана здания. Заказчик загружает план здания в CAD формате и на выходе получает ТЗ в виде:

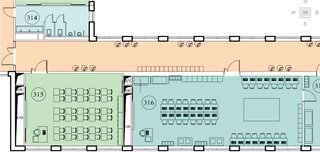

Плана здания (CAD файл) с автоматически распределенным по помещениям оборудованием в соответствии с отраслевым стандартом: точки доступа WiFi, SIP-телефоны, розетки RJ-45/USB/HDMI.
XLSX файла со списком оборудования, необходимым для оснащения этого здания. Эта информация тут же используется для бюджетирования и планирования закупки оборудования.

Как выглядит решение

Для организации быстрого доступа разработано SaaS-решение, доступное в сетевом контуре заказчика.

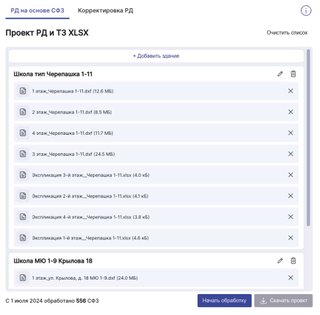

Заказчик загружает планы зданий, планируемых к капремонту.

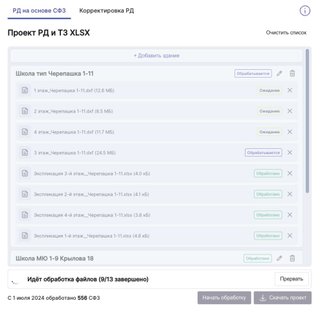

Выбранные здания отправляются на обработку.

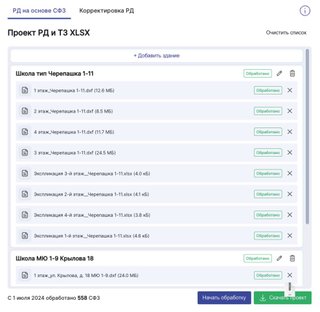

Обработка завершена. Документация готова к скачиванию.

Какие технологии использовали:
Python (fastAPI)
Typescript и SvelteKit
PyTorch
Docker
Готовая модель ИИ для семантического анализа (SBERT)

Что под капотом

Парсинг и сохранение CAD файлов

Парсинг экспликации помещений

ИИ модель семантического анализа для классификации помещений

Алгоритмы распределения оборудования в соответствии с отраслевым стандартом: в зависимости от класса помещения к нему применяются требования по оснащению тем или иным оборудованием

Экспорт в XLSX формат полного перечня оборудования для формирования бюджета, планирования закупки и постановки задачи проектировщикам.
